Echangeurs à plaques reflex ’longtherm’ - Fonction et conception

Les ’longtherm’ de Reflex. Une famille d’échangeur de température constitués de plaques soudées selon la technique du brasage. La diversité des modèles disponibles ouvre de multiples perspectives dans tous les domaines du chauffage et de la climatisation conventionnels, ainsi que dans les applications telles que le chauffage urbain et les installations de industrielles.

Le ’longtherm’ est fabriqué selon des méthodes ultra modernes. Les plaques en acier inox estampées sont brasées – 99.9 % d’apport en cuivre - à l'aide d'un procédé spécial. Les versions disponibles sont nombreuses tant sur les plaques primaires que secondaires, et permettent un dimensionnement thermodynamique optimal de l’installation.

Résultat: des appareils efficaces et compacts avec un excellent rapport qualité/prix.

Différents angles et profondeurs d'estampage permettent une conception individuelle des plaques ainsi qu'un dimensionnement thermique et hydraulique optimal

reflex ’longtherm’, ce qui fait la différence

• Structure compacte

• Différentes possibilités de raccordement, des brides de raccordement à partir du modèle 85

• Deux familles et sept tailles différentes, garantissent un dimensionnement optimal dans pratiquement chaque cas d'utilisation

• Excellent rapport qualité/prix

Une grande souplesse grâce à deux conceptions différentes

plaque rhc:

Grande résistance

à la circulation

Très grande surface

d’échange

plaque rlc:

Faible résistance

à la circulation

Très faible surface

d’échange

reflex ’longtherm’ - Multifonctionnalité à un prix raisonnable

Avec sept tailles différentes et de nombreuses possibilités de raccordement, le reflex ’longtherm’ s’adapte aux environnements les plus divers:

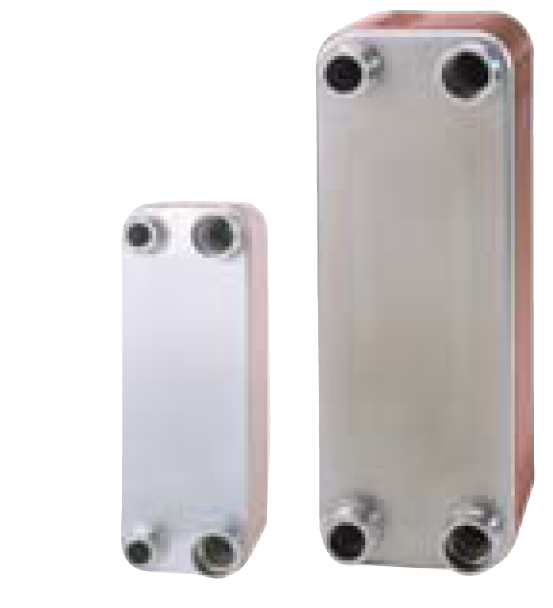

Petit et pratique:

reflex ’longtherm rhc 15’ et ’rhc 40’

Nos plus petits modèles pour le

chauffage par le sol et les installations solaires.

Irremplaçable comme isolateur !

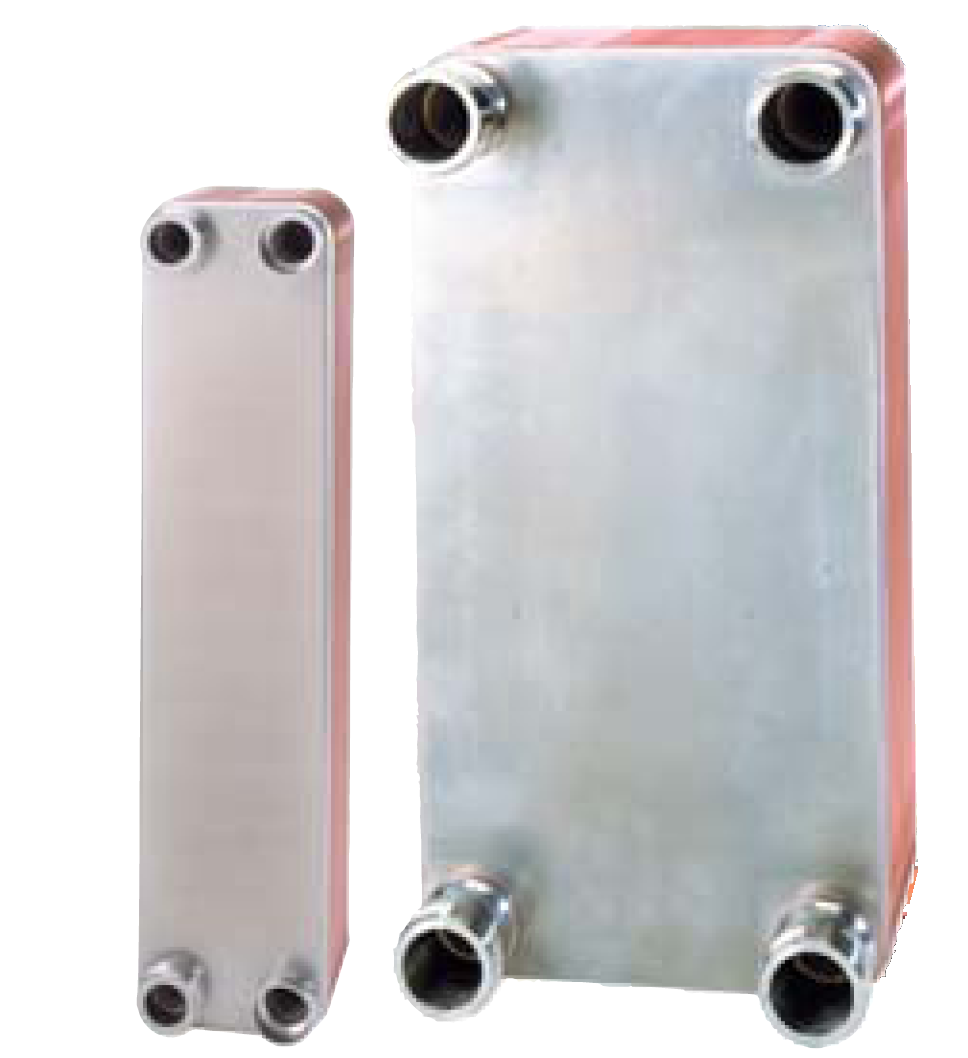

Les modèles universels:

reflex ’longtherm rhc 60’ et ’r..c 85’

Utilisés pour chauffer l'eau potable et en technique solaire – ils atteignent leur dimension optimale.

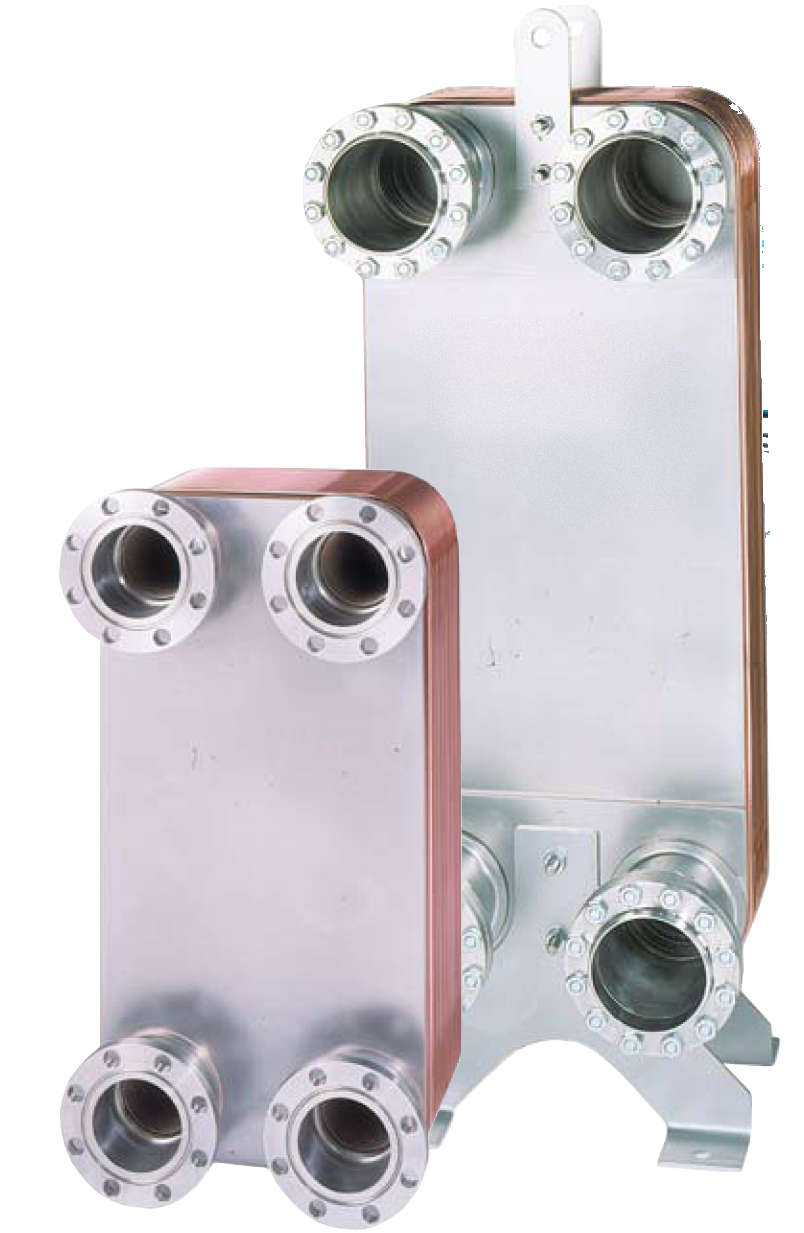

Rien ne leur résiste:

reflex ’longtherm rhc 150’, ’rhc 200’

et ’rhc 300’

Que ce soient les stations de chauffage

urbain, les systèmes de refroidissement

ou les applications industrielles -

chacun de ces „poids lourds“ est

un partenaire fiable.

Petit et pratique:

reflex ’longtherm rhc 15’ et ’rhc 40’

Nos plus petits modèles pour le chauffage par le sol et les

installations solaires.

Irremplaçable comme isolateur

• Echangeur à plaques en inox brasées au cuivre

• sans contre-brides, vis et joints

• répond ou dépasse la norme européenne 97/23/C

• Température de service max. 195 °C

• Pression de service max. 30 bar

• Isolation en option

Caractéristiques dimensionnelles :

Pour les autres échangeurs de la gamme longtherm, nous consulter
