Ensemble SSC Suprema Premium 20WP-3x1000 [SU 20WP-3x1000]

17,401.80€ TTC

Ensemble SSC Suprema Premium 20WP-3x1000

Cliquez pour agrandir

Ensemble Système Solaire Combiné ECS + soutien de chauffage solaire

Composé comme suit :

2 capteurs solaires

Panneau solaire WUNDER Premium (CLS) 2510,
Solar Keymark n° 011-7s292f
Collecteur solaire avec revêtement sélectif TINOX sur aillette cuivre soudé par ultrason sur collecteur cuivre , couvercle en verre trempé appauvri en fer, isolé avec de la laine de roche haute densité, cadre en aluminium peint.
Etanchéité obtenu par joint EPDM large et silicone.
Dimensions LxHxE (mm): 1218x1990x90
Surface d'entrée :...............................................2,18m²
Rendement optique a0 (sans dimension) :...........0,751
Coefficient de perte 1er ordre a1(W/m².K) :.......4.999
Coefficient de perte 2ème ordre a2(W/m².K²) :.. 0,00
Température conventionnelle de stagnation :........211°

1 kit de fixation

Kit de fixation sur toit incliné avec pattes de maintien et rails .
+ kit de raccords d'entrée et de sortie

1 échangeur à plaques rhc 40/60

'longtherm’ reflex,échangeur thermique à plaques en acier inoxydable (1.4404) brasé sous vide avec alliage d’apport en cuivre, avec raccord fileté.
Contrôlé conformément à la directive pour appareils sous pression 97/23/CE, avec marquage CE.
type : rhc 40/60
longueur : 171 mm
largeur : 124 mm
hauteur : 332 mm
pression de service admiss.: 30 bar
temp. de service admiss. : 195 °C
connexions : G 1"
poids à vide : 9.4 kg

3 ballons tampons PSX 1000

Ballon de stockage tampon en acier S235 JR

Intérieur état brut, extérieur traité avec un primaire préventif

Isolation 80 mm (100 mm à partir de 800 litres) sans CFC, inclus isolation du bas selon DIN 4753 partie 8, avec un revêtement PVC

Emplacements sondes variables dans réglette teminale permettant d'optimiser la gestion des températures

Pression de service max 3 bar

Température de service max 95 °C

1 régulateur RESOL Deltasol M

Le DeltaSol® M RESOL a été conçu pour 7 systèmes de base variables mais peut s’employer également pour le réglage d’appareils plus grands et complexes. Le régulateur est équipé d’un menu en plusieurs langues. Avec ses 9 sorties pour relais, ses 15 entrées pour sondes ainsi qu’avec sa multitude de fonctions et options, le régulateur s’adapte facilement au système individuel de chauffage et de chauffage solaire. Ce régulateur vous offre jusqu’à deux compteurs de calories intégrés ainsi qu’un circuit de chauffage dont le réglage dépend des conditions climatiques extérieures. Le DeltaSol® M est déjà équipé d’une interface de communication avec le logiciel RESOL Service Les 7 systèmes de chauffage de base pour lesquels le régulateur est programmé permettent de gérer plusieurs installations. Grâce à ses 7 sorties relais et à ses 10 entrées pour sondes Pt1000, CS10 et V40, le régulateur assure la réalisation de multiples fonctions et options. Doté d‘une configuration claire et intelligente, le régulateur est équipé d‘un calorimètre intégré et assure la gestion de systèmes complexes équipés de 4 circuits de chauffage dépendant des conditions climatiques extérieures. Equipé du RESOL VBus® permettant la communication de données et la gestion à distance, le régulateur assure un accès bidirectionnel à des modules, à des PCs ainsi qu‘à des dataloggers.

Régulateur programmé pour 7 systèmes de chauffage solaire de base:
1: système à 1 ballon
2: système à panneaux est/ouest /1 ballon
3: système à 2 ballons
4: système à panneaux est/ouest /2 ballons
5: système à 3 ballons
6: système à panneaux est/ouest /3 ballons
7: système à 4 ballons

7 systèmes de chauffage solaire de base au choix
Réglage de vitesse, compteur d‘heures de fonctionnement solaire et bilan calorimétrique
Calorimètre intégré
jcommande de circuit de chauffage à commande individuelle
15 entrées pour sonde
9 sorties pour relais
Contrôle de fonctionnement
RESOL VBus
Simple à manipuler
Boîtier à design séduisant et facile à monter

1 Station solaire Flow Con MAX FA DN 25

avec circulateur Grundfos Solar 25-120

Toutes les pièces en contact avec le fluide sont en laiton, tous les raccords auto-étanches ou à joint plat
Tous les raccords filetage extérieur 1" à joint plat, pour le montage direct des tuyaux ondulés en inox et manchons à souder, préparés pour le montage à bague coupante des tubes ø 18 mm et ø 22 mm (avec raccords à bague coupante PAW)
Console murale en acier pour un montage simple, station solaire à simplement poser dessus
Vannes à sphère à passage intégral Clapets anti-thermosiphon dans les vannes à sphère départ et retour pouvant être ouverts, 2 x 200 mm colonne d'eau, spécialement pour les installations solaires thermiques, évitent toute circulation indésirable
Poignées de vanne grandes dimensions maniement facile, position de fermeture claire
Thermomètres solaires en métal, 0-160°C retirables, avec doigt de gant intégré dans la vanne à sphère Airstop dans la rampe de départ, pour le dégazage permanent du fluide solaire
Isolation de design à fonction optimisée, en EPP élastique permanent, 100% isolation des robinetteries, refroidissement du circulateur par effet cheminée
Groupe de sécurité solaire Soupape de sécurité solaire 6 bars, manomètre résistant aux hautes températures, 0 - 6 bars, avec vanne, raccord à joint plat pour un vase d'expansion
Circulateur de Grundfos ou Wilo, prémonté, sans câble
Circulateur peut être complètement isolé, pas de vidange lors du maintien
Unité de rinçage et de remplissage au dessous du circulateur, pour un maniement facile, permet le remplissage et le rinçage de l'installation FlowCheck
Débitmètre avec contrôle de fonction dans le retour froid, résistant aux températures jusqu'à 120 °C, plage de mesure : 5 - 40 l/min

FriwaMini module d'ECS instantanée Friwa DN 20.

Module de préparation instantanée d'ECS avec régulateur et cirulateur haut rendement de Laing

La station compacte est entièrement prémontée pour le chauffage d'eau chaude sanitaire confortable et hygiénique selon le principe d'un chauffe-eau instantané.
L'eau est chauffée au moment où il est nécessaire - rapidement, fiablement, purement.
Ceci sans la mise en oeuvre d'un ballon ECS.
L'énergie pour le chauffage d'ECS provient d'un ballon tampon alimenté par n'importe quel source d'énergie comme les panneaux solaires, chaudières à combustibles solides, chauffages conventionnelles à gaz ou à mazout et autres.
Le module FriwaMini est idéal en complément d'une installation solaire.
Raccords : Circuit primaire : filetage intérieur ¾", circuit d'ECS : filetage extérieur ¾"
Prémonté avec console murale en acier
Montage mural simple et rapide
Tous les raccords à joint plat
Vannes à sphère à passage intégral
Clapet anti-thermosiphon dans le retour du circuit primaire, pouvant être ouvert, 400 mm CE évite toute circulation indésirable
Circuit d'ECS avec vannes à piston maniement facile, vannes sur le circuit primaire actionnées par clé Circulateur haut rendement de Laing - prémonté et précâblé
Circulateur peut être complètement isolé, pas de vidange lors du maintien
Débitmètre dans le circuit primaire et secondaire pour mesure de débit et comptage de calories
Circuit primaire avec vannes de remplissage et de vidange pour la rinçage et la vidange de l'échangeur de chaleur
Échangeur de chaleur à plaques haut rendement en inox longueur importante, pour la transmission de grandes puissances à petites différences de température, permet les températures basses primaires de départ et de retour, complètement intégré dans l'isolation
Performance de puisage élevée jusqu'à 20 l/min
Régulateur intégré complètement prémonté, précâblé est préréglé.
La commande de modulation du circulateur primaire est dépendante de la température et du débit et permet un réglage rapide et précis de la température de consigne.
La prise en compte du comptage de calories permet une gestion simple du besoin énergétique pour la production d'eau chaude sanitaire (étalonnage pas possible).

4 vases d'expansion de 80 litres

1 x pour la partie solaire.
3 x pour la protection individuelle de chaque ballon tampon

Vase d'expansion solaire Reflex S :

- destinés aux circuits de chauffage,
de climatisation et aux systèmes solaires
- résistant aux additifs antigel jusqu’à 50%
- mamelon raccordement à visser
membrane selon DIN 4807 partie 3, température de service max. 70 °C
- répond ou dépasse la norme européenne 97/23/CE
couleur: rouge
enduit de finition en poudre (epoxy)

5 électrovanne 3 voies Resol VA32

2 x VA32-DN20 pour le chargment solaire
3 x VA32-DN32 pour le puisage côté chauffage

Electrovanne d'inversion VA32 compatible chauffage et installation solaire. Des zones précises de l'appareil peuvent être mises sous tension individuellement; ceci est également valable pour des appareillages qui pourront, en plus, être mis hors tension.

Caractéristiques de capacité:
Modèle compact, forme plaisante et design moderne, Boîtier du moteur isolant protecteur. Réglage Modes d'emploi facile pour mise en service ou régime de secours. La commande s'effectue, au choix, à travers un contact ponctuel plus et moins ou à travers un contact commutateur sans potentiel. La sortie de signalisation de l'interrupteur de fin de course en position de vanne peut s'utiliser pour la commande de l'appareil (max 1 Amp.). Possibilité de changer rapidement le moteur sans démonter la vanne. Il n'est pas possible de réduire le débit lors d'un transit total, conformément aux versions DN20-DN32 .

1 relais pour synchroniser le fonctionnement de la pompe de charge avec la pompe solaire

Relais modulaire monostable
	Nb. contacts	1 NO + 1 NC
	Courant nominal (A)	20 A
	Tension d'alimentation nominale (V)	250
	Charge nominale en AC1 (VA)	5000
	Matériau contacts standard	Standard AgSnO₂
	Tension d'alimentation nominale	230 V
	Version bobine	AC (50/60 Hz)
	Vie életrique à charge nominale en AC1 (cycles)	50·10³
	Température ambiante (°C)	-40…+40
	Variantes	Aucune
	Versions spéciales	-
	Dimensions (mm)	84x17.4x63.4
	Homologations:(suivant les types)	CE

Circulateur de chauffage HALM HUP 25-1.5 U 130

1 circulateur de chauffage HUP 30-5.0 U 180

Circulateur de chauffage HALM - HUP 30 - 5.0 U 180
Puissance absorbée P1 [W] : 55 ... 90
Intensité 230V 1~ [A] : 0,25 ... 0,39
Vitesse [tr/mn] : 1300-2400
Hauteur de montage : 180mm - Connexion standard : R 1 - Poids : 2,8 kg

4 bidon de 20 litres de liquide solaire antigel Tyfocor L 40% prêt à l'emploi

Tyfocor® L
Tyfocor L est un anticorrosif antigel de longue durée pour installation frigorifiques et de chauffage ainsi que pour installations de chauffage solaire et de pompe de chaleur. Lors du remplissage du circuit du système, ajoutez au Tyfocor® L de l’eau neutre (eau potable) en parts de minimum 25 pourcents de volume à maximum 75. La teneur en inhibiteur corrosif du Tyfocor® L protège tous les éléments normalement utilisés dans la technique solaire et de construction de chauffage longtemps et sûrement contre la corrosion, le vieillissement et l’incrustation. Avec Tyfocor® L, les surfaces de transmission de chaleur restent propres; grâce à cela, le haut degré d’efficacité de l’appareil est maintenu. Tyfocor® L est conçu pour des températures allant jusqu’à maximum 170 °C.

Exemple de proportion de liquides du mélange de Tyfocor® L: 1 bidon Tyfocor® L + 15,6 l d’eau = 26 l de mélange final avec 40% de vol. (-23,7 °C)

Une pompe de remplissage manuelle.
Indispensable pour réinjecter le liquide antigel et pour la maintenance

Pompe de remplissage d’injection avec vanne à bille d’arrêt pour augmentation de pression et remplissage avec des liquides caloporteurs. ½" mâle, joint automatique avec joint torique, 15 mm flexible de serrage. Puissance pompe 2 l/min, pression 4,5 bar max.

Le matériel fourni ne comprend pas les tubes de raccordements.

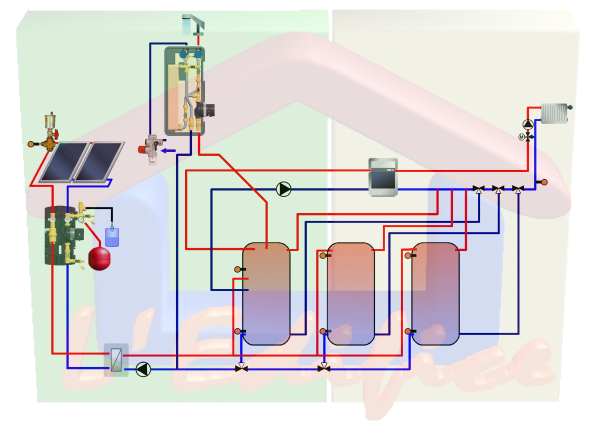

Le schéma préconisé est le suivant:
width= Un usage optimisé de l'énergie solaire:

Le chargement de l'énergie solaire se fait dans des ballons tampons grâce à un échangeur à plaques externe. L'avantage par rapport à un système avec échangeur incorporé est que le volume d'eau arrivant dans l'échangeur sera toujours le plus froid car puisé dans le bas des ballons.
La certitude de travailler toujours avec les températures les plus basses pour l'échange thermique assure un gain maximal. La charge se fait par priorité dans les ballons grâce à la gestion de la régulation.
Un appoint est fait si nécessaire dans le ballon le plus à gauche sur le schéma pour l'eau chaude sanitaire. L'eau chaude sanitaire est préparé en instantané grâce au module Friwa Mini permettant de produire jusqu'à 20 l/min d'eau chaude.
Pour le puisage également, la gestion du puisage/déstockage de l'énergie se fait grâce à un système d'électrovannes pilotées par le régulateur.
Exemple de dimensionnement à valider selon l'installation, possibilité d'adaptation sur demande.

NB: le schéma est un schéma de principe et ne représente pas tous les accessoires nécessaires.
Tubes et raccords non fournies dans le kit présenté

Garantie groupe de pompe:	2 ans
Garantie capteurs:	10 ans
Garantie ballon(s):	5 ans
Garantie régulateur différentiel:	2 ans
Disponibilité:	Stock et commande
Livraison:	3 jours à 4 semaines
Composant sur commande:	Ballon(s) sur commande
A rajouter:	Flexibles et raccords (variable selon installation
