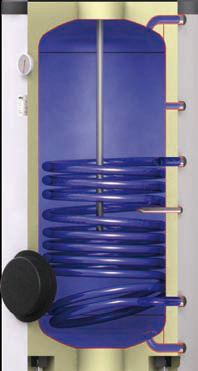

Ballon simple serpentin Reflex SF 300 E pour applications chauffage solaire
- cuve en acier de qualité S235JRG2 (RSt 37-2) de forte épaisseur
- double émaillage selon les normes Allemandes DIN 4753
- anode(s) en magnésium
- échangeur de chaleur avec surface d'échange de 1.45 m²
- échangeur de chaleur thermovitrifié avec large surface d’échange
- thermomètre
- isolation épaisse 50 mm de polyuréthane sans CFC
- en option: résistance électrique sur certains modèles
- jaquette souple (modèles SF)
- trappe de visite
- pression max.10 bar (réservoir) / 16 bar (échangeurs)
- température max. 95 °C (réservoir) / 110 °C (échangeurs)
- H 1334 x Ø 700

Poids : 99 kg


• Le régulateur DeltaSol® BS Plus est un régulateur de systèmes conçu pour plusieurs systèmes hydrauliques de base et est équipé d’un réglage de vitesse et d’un calorimètre. L’écran polyvalent lumineux System-Monitoring permet de configurer confortablement et intuitivement le régulateur et de visualiser clairement l’état de fonctionnement du système. Quelques pictogrammes simples informent l’utilisateur sur l’état de fonctionnement et les fonctions de ’appareil et du système. Le régulateur est équipé de 4 entrées pour sondes de température Pt1000, de limitations différentes de température de ballon et d’un mode de fonctionnement Modes d’emploi (à travers le menu). Les élements principaux de commande sont les 3 touches situées sous l’écran.

Vue d’ensemble des systèmes de chauffage solaire:
ANL 1:	Système standard
ANL 2:	Système avec échangeur de chaleur
ANL 3:	Système avec chauffage d’appoint
ANL 4:	Système avec charge de ballon stratifié
ANL 5:	Système à 2 ballons avec logique de vanne
ANL 6:	Système à 2 ballons avec logique de pompe
ANL 7:	Système avec 2 panneaux solaires et 1 ballon
ANL 8:	Système avec chauffage d’appoint par chaudière combustible solide
ANL 9:	Système avec accroissement température retour dans le circuit de chauffage

•

Vase d'expansion solaire Reflex S :

- destinés aux circuits de chauffage,
de climatisation et aux systèmes solaires
- résistant aux additifs antigel jusqu’à 50%
- mamelon raccordement à visser
membrane selon DIN 4807 partie 3, température de service max. 70 °C
- répond ou dépasse la norme européenne 97/23/CE
couleur: rouge
enduit de finition en poudre (epoxy)

MMV-SOLAR  est un mitigeur thermostatique utilisé dans les systèmes solaires de production d’eau chaude sanitaire.

Dans ces systèmes, la température de l’eau dans le ballon de stockage peut varier considérablement, en fonction de la saison et du niveau d’ensoleillement et ainsi atteindre de très hautes températures pendant de longues périodes.

Tout spécialement en été, et s’il y a de faibles consommations d’eau, l’eau chaude à la sortie du ballon de stockage peut atteindre des températures avoisinant 95°C avant que la soupape de sécurité ou la soupape pression et température ne se déclenche.

A ces températures, l’eau chaude ne peut pas être utilisée directement à cause des risques de brûlure.

Pompe de remplissage d’injection avec vanne à bille d’arrêt pour augmentation de pression et remplissage avec des liquides caloporteurs. ½" mâle, joint automatique avec joint torique, 15 mm flexible de serrage. Puissance pompe 2 l/min, pression 4,5 bar max.

Le matériel fourni ne comprend pas les tubes de raccordements qui peuvent se commander en option.
Le schéma préconisé est le suivant:

Le système est le plus simple qui puisse être en système solaire à circulation forcé.
Les capteurs exposés au soleil se réchauffe, les sondes de température au niveau des capteurs et du ballon donnent l'information au régulateur différentiel de température qui actionne ou arrête la marche du circulateur. La chaleur est transmise au ballon par le biais du serpentin prévu à cet effet .

Il est possible de compléter la chauffe par résistance électrique en cas d'insuffisance de l'énergie d'origine solaire, notamment en hiver et en inter saison.
