Ensemble solaire combiné ECS et chauffage (SSC) Solar Combination Premium 801-W6 [SCP 801-W6]

6,427.30€ TTC

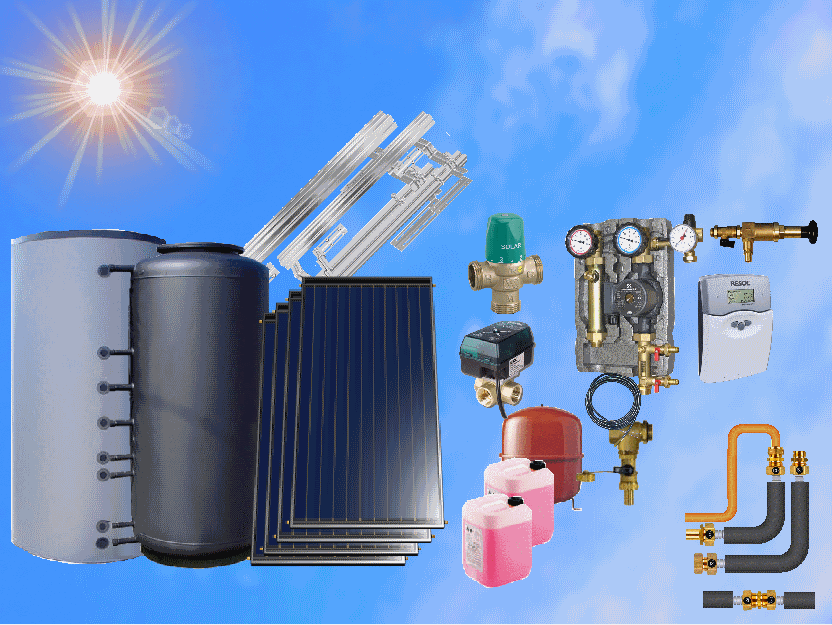

Ensemble solaire combiné ECS et chauffage (SSC) Solar Combination Premium 801-W6

Ensemble Système Solaire Combiné ECS + soutien de chauffage solaire

Composé comme suit :

	6 capteurs solaires	Panneau solaire WUNDER Premium (CLS) 2510, Solar Keymark n° 011-7s292f Collecteur solaire avec revêtement sélectif TINOX sur aillette cuivre soudé par ultrason sur collecteur cuivre , couvercle en verre trempé appauvri en fer, isolé avec de la laine de roche haute densité, cadre en aluminium peint. Etanchéité obtenu par joint EPDM large et silicone. Dimensions LxHxE (mm): 1218x1990x90 Surface d'entrée :...............................................2,18m² Rendement optique a0 (sans dimension) :...........0,751 Coefficient de perte 1er ordre a1(W/m².K) :.......4.999 Coefficient de perte 2ème ordre a2(W/m².K²) :.. 0,00 Température conventionnelle de stagnation :........211°
	1 kit de fixation	Kit de fixation sur toit incliné avec pattes de maintien et rails . + kit de raccords d'entrée et de sortie
	1 ballon tampon combiné double cuve avec réservoir interne émaillé pour l'ECS et tampon chauffage KSE-1 801(601/200)	Ballon tampon combiné, vertical, double cuve, avec cuve interne émaillé destiné à la production d'eau chaude sanitaire. Ce ballon permet le raccordement de capteurs solaires par le bias du serpentin placé en partie basse. Les piquages hydrauliques disponibles permettent de compléter la chauffe du ballon par un appoint hydraulique ainsi que le puisage pour les consommateurs d'énergie (radiateur et plancher chauffant). Selon l'appoint utilisé (fuel, gaz ou bois) le ballon sera soit utilisé pour stocker la totalité de l'énergie produite soit sera utilisé si la température du volume tampon est supérieur à la température de retour radiateur ou plancher chauffant.
	1 régulateur RESOL Deltasol E (ou Delatsol M en option)	Le DeltaSol® E couvre le même champ d‘application que le MidiPro®, régulateur d‘une efficacité irréprochable depuis de nombreuses années, et bénéficie de la simplicité d‘installation et d‘utilisation des produits de la gamme DeltaSol®. Les 7 systèmes de chauffage de base pour lesquels le régulateur est programmé permettent de gérer plusieurs installations. Grâce à ses 7 sorties relais et à ses 10 entrées pour sondes Pt1000, CS10 et V40, le régulateur assure la réalisation de multiples fonctions et options. Doté d‘une configuration claire et intelligente, le régulateur est équipé d‘un calorimètre intégré et assure la gestion de systèmes complexes équipés de 4 circuits de chauffage dépendant des conditions climatiques extérieures. Equipé du RESOL VBus® permettant la communication de données et la gestion à distance, le régulateur assure un accès bidirectionnel à des modules, à des PCs ainsi qu‘à des dataloggers. Régulateur programmé pour 7 systèmes de chauffage solaire de base: 1: système à 1 ballon 2: système à panneaux est/ouest /1 ballon 3: système à 2 ballons 4: système à panneaux est/ouest /2 ballons 5: système à 3 ballons 6: système à panneaux est/ouest /3 ballons 7: système à 4 ballons 7 systèmes de chauffage solaire de base au choix Réglage de vitesse, compteur d‘heures de fonctionnement solaire et bilan calorimétrique Calorimètre intégré 4 circuits de chauffage à commande individuelle 12 entrées pour sonde 7 sorties pour relais Contrôle de fonctionnement RESOL VBus Simple à manipuler Boîtier à design séduisant et facile à monter
	1 Station hydralique complète	Station hydraulique solaire prémontée avec coque isolante BRV Modulus: - Pompe WILO ST 25/6 - Débitmètre 2-12 l/mn - tube de dégazage - Unité de sécurité 6 bar avec manomètre - Thermomètre 0°C - 120 °C sur retour et départ - Coque isolante en EPP (encombrement 250 x 380 x 190 )
	1 vase d'expansion solaire	Vase d'expansion solaire Reflex S : - destinés aux circuits de chauffage, de climatisation et aux systèmes solaires - résistant aux additifs antigel jusqu’à 50% - mamelon raccordement à visser membrane selon DIN 4807 partie 3, température de service max. 70 °C - répond ou dépasse la norme européenne 97/23/CE couleur: rouge enduit de finition en poudre (epoxy)
	1 électrovanne 3 voies Resol VA32	Electrovanne d'inversion VA32 compatible chauffage et installation solaire. Des zones précises de l'appareil peuvent être mises sous tension individuellement; ceci est également valable pour des appareillages qui pourront, en plus, être mis hors tension. Caractéristiques de capacité: Modèle compact, forme plaisante et design moderne, Boîtier du moteur isolant protecteur. Réglage Modes d'emploi facile pour mise en service ou régime de secours. La commande s'effectue, au choix, à travers un contact ponctuel plus et moins ou à travers un contact commutateur sans potentiel. La sortie de signalisation de l'interrupteur de fin de course en position de vanne peut s'utiliser pour la commande de l'appareil (max 1 Amp.). Possibilité de changer rapidement le moteur sans démonter la vanne. Il n'est pas possible de réduire le débit lors d'un transit total, conformément aux versions DN20-DN32 .
	1 mitigeur thermostatique spécial solaire	MMV-SOLAR est un mitigeur thermostatique utilisé dans les systèmes solaires de production d’eau chaude sanitaire. Dans ces systèmes, la température de l’eau dans le ballon de stockage peut varier considérablement, en fonction de la saison et du niveau d’ensoleillement et ainsi atteindre de très hautes températures pendant de longues périodes. Tout spécialement en été, et s’il y a de faibles consommations d’eau, l’eau chaude à la sortie du ballon de stockage peut atteindre des températures avoisinant 95°C avant que la soupape de sécurité ou la soupape pression et température ne se déclenche. A ces températures, l’eau chaude ne peut pas être utilisée directement à cause des risques de brûlure.
	2 bidon de 10 litre de liquide solaire antigel Tyfocor L concentré	Tyfocor® L Tyfocor L est un concentré anticorrosif antigel de longue durée pour installation frigorifiques et de chauffage ainsi que pour installations de chauffage solaire et de pompe de chaleur. Lors du remplissage du circuit du système, ajoutez au Tyfocor® L de l’eau neutre (eau potable) en parts de minimum 25 pourcents de volume à maximum 75. La teneur en inhibiteur corrosif du Tyfocor® L protège tous les éléments normalement utilisés dans la technique solaire et de construction de chauffage longtemps et sûrement contre la corrosion, le vieillissement et l’incrustation. Avec Tyfocor® L, les surfaces de transmission de chaleur restent propres; grâce à cela, le haut degré d’efficacité de l’appareil est maintenu. Tyfocor® L est conçu pour des températures allant jusqu’à maximum 170 °C. Exemple de proportion de liquides du mélange de Tyfocor® L: 1 bidon Tyfocor® L + 15,6 l d’eau = 26 l de mélange final avec 40% de vol. (-23,7 °C)
	Une pompe de remplissage manuelle. Indispensable pour réinjecter le liquide antigel et pour la maintenance	Pompe de remplissage d’injection avec vanne à bille d’arrêt pour augmentation de pression et remplissage avec des liquides caloporteurs. ½" mâle, joint automatique avec joint torique, 15 mm flexible de serrage. Puissance pompe 2 l/min, pression 4,5 bar max.

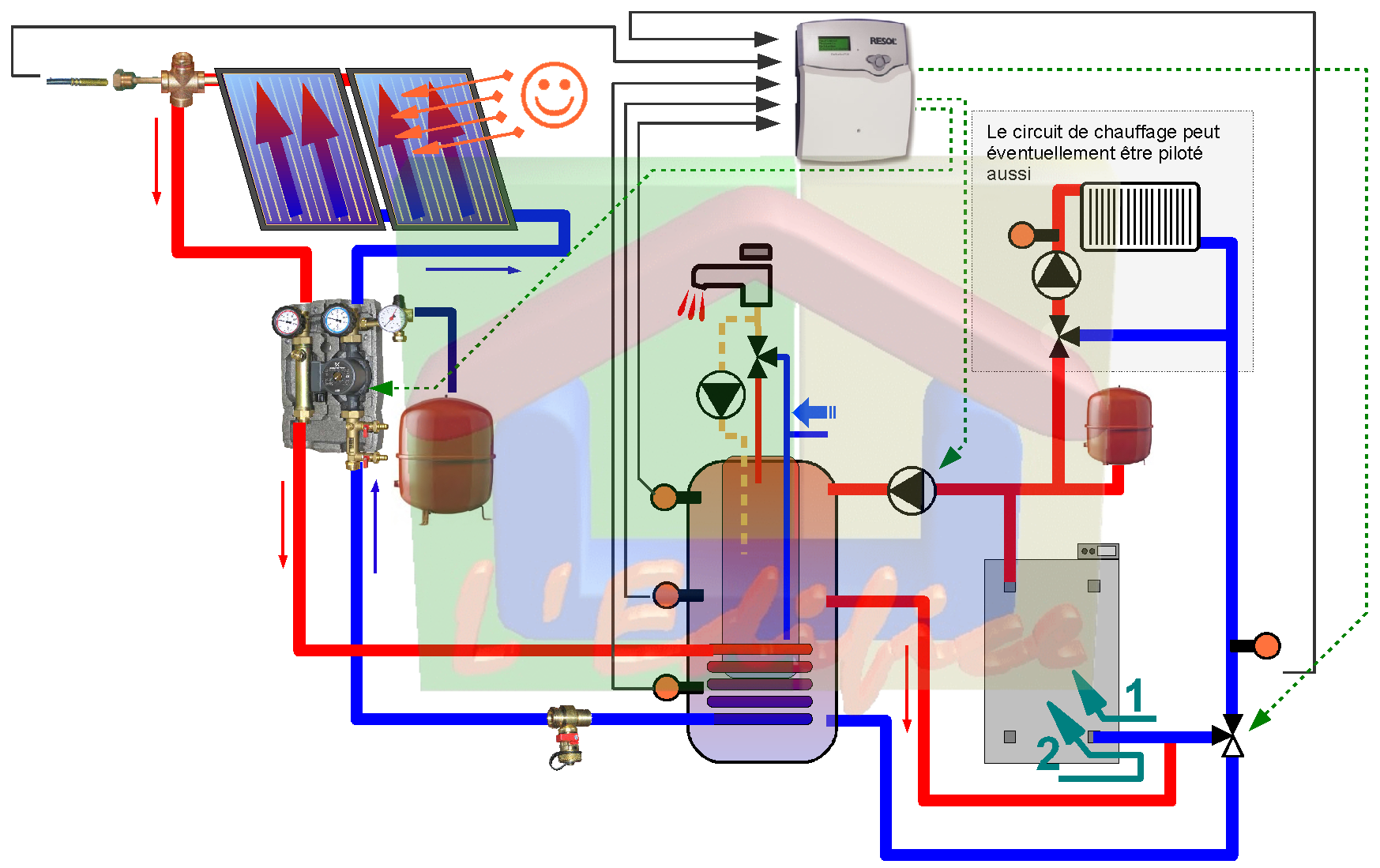

Le matériel fourni ne comprend pas les tubes de raccordements qui peuvent se commander en option. Le schéma préconisé est le suivant: Le ballon combiné sert de tampon pour l'énergie solaire. L'eau chaude sanitaire est obtenu en bain marie par le liquide environnant la cuve interne contenant l'ECS. Le régulateur vérifie la température sur la sonde placée pour l'ECS, la chaudière ne complète que la partie supérieur du ballon tampon permettant la production de l'ECS. La température du retour radiateur(ou plancher chauffant) est comparée avec la température en milieu de ballon tampon (ou à la hauteur souhaitée et au piquage hydraulique utilisé sur le ballon), si cette température dépasse la température du retour radiateur l'électrovanne envoie le retour radiateur vers le ballon tampon qui est puisée pour le chauffage. La chaudière compléte la température du liquide tampon qui est envoyé vers les consommateurs (radiateur, PC) A noter la possibilité de re circulation de l'ECS . Ce schéma est à modifier pour une chaudière ou pôele à bois ou en cas d'utilisation d'un récupérateur de chaleur sur une cheminée par exemple.

Garantie groupe de pompe:	2 ans
Garantie capteurs:	10 ans
Garantie ballon(s):	5 ans
Garantie régulateur différentiel:	2 ans
Disponibilité:	Stock et commande
Livraison:	3 jours à 4 semaines
Composant sur commande:	Ballon(s) sur commande
A rajouter:	Flexibles et raccords (variable selon installation
