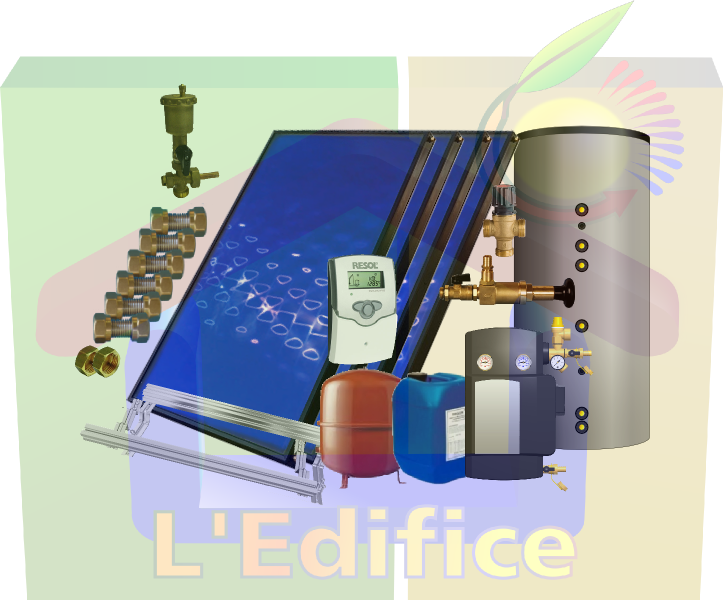

Ensemble chauffe eau solaire (CESI) 500 litres double registre, avec 4 panneaux solaires Bluestar L Al [ESS 502-4BL]

3,350.00€ TTC

Ensemble chauffe eau solaire (CESI) 500 litres double registre, avec 4 panneaux solaires Bluestar L Al

Ensemble Système Solaire Combiné ECS

Composé comme suit :

	4 capteurs solaires	Panneau solaire Bluestar L Al, agréé Solar Keymark n° 011-7s807f Collecteur solaire avec revêtement sélectif BlueTec eta_plus Al sur feuille d'aluminium, soudé par soudure laser sur collecteur cuivre , couvercle en verre Prismatic appauvri en fer, isolé avec de la laine de roche haute densité, cadre en aluminium peint. Etanchéité obtenu par joint Aluminium, EPDM et silicone. Dimensions LxHxE (mm): 1235x1935x94 Surface hors-tout :.......................2,39 m² Surface d'entrée :........................2,18m² Rendement optique η0 (sans dimension) :..........0,792 Coefficient de perte 1er ordre a1(W/m².K) :.......3,276 Coefficient de perte 2ème ordre a2(W/m².K²) :.. 0,015 Caractéristiques thermiques rapporté au m² de superficie d’entrée obtenues par linéarisation de la courbe de rendement utilisable pour application du logiciel Solo : B = 0,802 K = 4,223 Température conventionnelle de stagnation :...199,1° Contenance liquide caloporteur :.......................1,2 litres Poids à vide 43,88 kg
	1 kit de fixation	Kit de fixation sur toit incliné avec pattes de maintien et rails . + kit de raccords d'entrée et de sortie
	1 ballon ECS double registre ESS PU 500	Ballon de stockage vertical 500 litres double serpentin - capacité 500 litres - Emaillage et anode Mg selon DIN 4753 - double serpentin avec surfaces d'échange de 1,2/1,8 m² - Isolation PU sans CFC 50 mm - Revêtement avec jaquette synthétique - H 1783 x Ø750 mm Poids : 215 kg
	1 régulateur RESOL Deltasol BS/4	Le régulateur deltasol BS/4 est conçu pour les systèmes de chauffage solaire thermique standard. Le DeltaSol® BS/4 est très convaincant grâce à son concept clair d’utilisation et à son écran multifonctionnel lumineux SystemMonitoring. Les symboles clignotants de sondes, pompes et vannes permettent de contrôler rapidement les températures, les températures différentielles, les actionneurs sous tension et, par làmême, le système de chauffage solaire. Le régulateur est équipé du RESOL VBus® pour transférer des données et permettre la gestion à distance. Systèmes préprogrammés de la Regulation BS4 :
	1 Station hydraulique complète	Station solaire prémontée double branche SenCon Analog DN20 Pompe :WILO Star-ST 15/6 ECO, 2 niveaux de vitesse Réf : 742114WS6 Matériaux Robinetteries Laiton Joints: Klingersil / EPDM Isolation: EPP Clapet anti-thermosiphon: laiton Données techn. Pression maximale:6 bars Température maximale: 120 °C, 160 °C (courte durée) Équipement Airstop Clapet anti-thermosiphon 2 x 200 mm CE FlowCheck 1-20 l/min Soupape de sécurité 6 bars Manomètre 0-6 bars, résistant aux hautes temp. Thermomètres 0-160 °C, en métal Dimensions Raccords filetage int. ¾ Entraxe 100 mm Largeur isolation 205 mm Hauteur isolation 402 mm
	1 vase d'expansion solaire 25 litres	Vase d'expansion solaire Reflex S : - destinés aux circuits de chauffage, de climatisation et aux systèmes solaires - résistant aux additifs antigel jusqu’à 50% - mamelon raccordement à visser membrane selon DIN 4807 partie 3, température de service max. 70 °C - répond ou dépasse la norme européenne 97/23/CE couleur: rouge enduit de finition en poudre (epoxy)

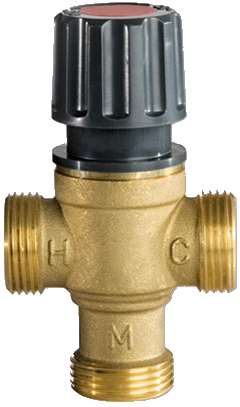

	1 mitigeur thermostatique spécial solaire RESOL MA10	Robinet mélangeur conçu pour le montage dans la conduite d’eau chaude afi n de proteger contre d‘éventuelles brûlures. Utilisation: Réglage et limitation de la température de l’eau sanitaire indépendants (sans énergie auxiliaire); robinet réglable sans paliers entre 35 °C et 65 °C. PN 10 bar, température maximale d’entrée 90 °C. Montage: Dans des installations dotées de conduites de dérivation ou de circulation ainsi que de raccords vissés ou soudés, selon le schéma; position de montage au choix. H = eau chaude
	2 bidons de 20 litres de liquide solaire antigel Tyfocor L dilué à 40%	Tyfocor® L Tyfocor L est un concentré anticorrosif antigel de longue durée pour installation frigorifiques et de chauffage ainsi que pour installations de chauffage solaire et de pompe de chaleur. La teneur en inhibiteur corrosif du Tyfocor® L protège tous les éléments normalement utilisés dans la technique solaire et de construction de chauffage longtemps et sûrement contre la corrosion, le vieillissement et l’incrustation. Avec Tyfocor® L, les surfaces de transmission de chaleur restent propres; grâce à cela, le haut degré d’efficacité de l’appareil est maintenu. Tyfocor® L est conçu pour des températures allant jusqu’à maximum 170 °C. Mélange de Tyfocor® L prêt à l'emploi à 40% de vol. (-23,7 °C)
	Une pompe de remplissage manuelle. Indispensable pour réinjecter le liquide antigel et pour la maintenance	Pompe de remplissage d’injection avec vanne à bille d’arrêt pour augmentation de pression et remplissage avec des liquides caloporteurs. ½" mâle, joint automatique avec joint torique, 15 mm flexible de serrage. Puissance pompe 2 l/min, pression 4,5 bar max.

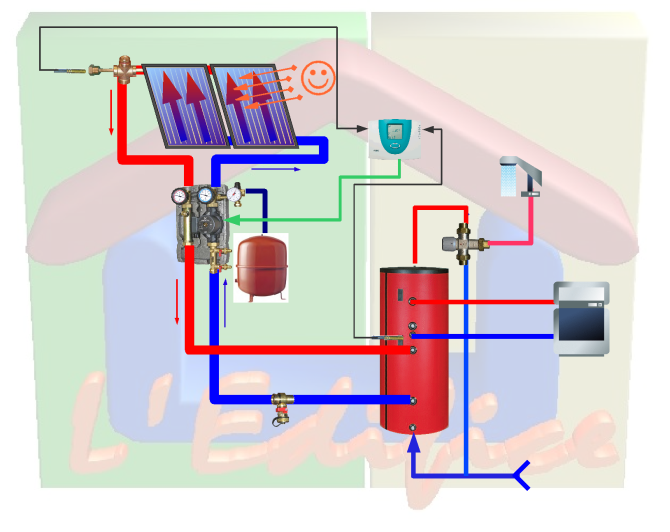

Le matériel fourni ne comprend pas les tubes de raccordements qui peuvent se commander en option. Le schéma préconisé est le suivant: Le système proposé est un système solaire à circulation forcée. Les capteurs exposés au soleil se réchauffe, les sondes de température au niveau des capteurs et du ballon donnent l'information au régulateur différentiel de température qui actionne ou arrête la marche du circulateur. La chaleur est transmise au ballon par le biais du serpentin prévu à cet effet . Le complément de chauffe se fait par énergie conventionnelle ( gaz, fioul, ...) par le serpentin du Il est aussi possible de compléter la chauffe par résistance électrique en cas d'insuffisance de l'énergie d'origine solaire en été lors de la mise en arrêt de la chaudière. Dans ce cas prévoir une résistance électrique dans les options

Veuillez sélectionner les options disponibles ainsi que la quantité désirée pour ce produit:
Résistance électrique :	1.8 kW 230 V ( + 155.48€ TTC ) 2.5 kW 230 V ( + 161.46€ TTC ) 3 kW 230V/400V ( + 191.36€ TTC ) 4.5 kW 400V ( + 203.32€ TTC ) 6,0 kW 400V ( + 209.30€ TTC )

Garantie capteurs:	10 ans
Garantie ballon(s):	5 ans
Garantie régulateur différentiel:	2 ans
Garantie groupe de pompe:	2 ans
Livraison:	Selon disponibilité ballon solaire
Composant sur commande:	Flexibles + Résistance électrique
A rajouter:	Résistance électrique + flexibles
