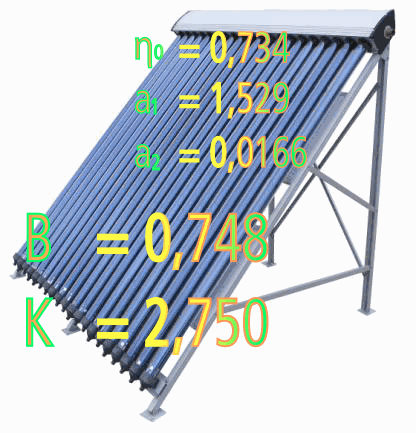

Capteur solaire à tube sous vide à caloduc (heat pipe).

Les capteur à caloduc TZ28/1800 se composent d'une série de tubes sous vide, avec un revêtement sélectif, dans lesquels sont glissés des tubes d'absorbeur contenant une petite quantité de liquide en équilibre entre l'état liquide et l'état gazeux. Ces tubes d'absorbeurs ont à leur extrémité un condenseur.

Le liquide contenu dans les tubes et qui est à la limite de l'état liquide et de l'état gazeux, s'évapore sous l'effet de la chaleur, s'élève vers le condenseur et transfert sont énergie au fluide thermique traversant le collecteur où sont reliés les condenseurs.

Le cycle reprend après le transfert thermique dans le collecteur; le liquide ayant transféré l'énergie accumulée, se condense et retourne dans le tube d'absorbeur.
