Programme de simulation dynamique pour la conception et l'optimisation d’installations solaires thermiques

L'idée

T*SOL est un programme de simulation destiné à l’aménagement et à la conception professionnelle d’installations solaires thermiques. Sa version standard contient déjà une vaste gamme de systèmes techniques pour la préparation d'eau chaude et la contribution solaire au chauffage.

Le programme de simulation dynamique a été développé pour les ingénieurs, les aménageurs, les couvreurs et les installateurs travaillant dans le domaine des techniques de chauffage et du bâtiment et dispose d'un assistant de conception convivial.

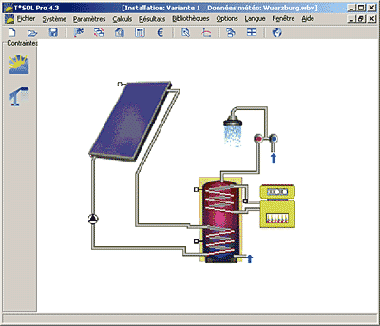

Après l'entrée d’un faible nombre de paramètres définissant le site envisagé et la consommation, un installation / installation d'entreprise proposé peut être sélectionné et la surface des capteurs solaires puis la capacité du ballon peuvent être dimensionnées. Le calcul automatique de variantes permet à l'utilisateur de choisir une configuration optimale de l'installation.



La simulation

La simulation de l'installation s’effectue par étapes temporelles de durée variable, de l'ordre de quelques minutes. Pendant la simulation, les températures au sein du système peuvent être visualisées en couleur. Le comportement dynamique de l'installation peut alors être suivi à cadence accélérée. Les résultats tels que les températures, les énergies, le degré d'utilisation et le taux de couverture solaire sont enregistrés dans un fichier et sont disponibles à tout moment pour être exploités.

Le calcul de rentabilité

L’exécution et la sortie d’un calcul de rentabilité sur le modèle de la norme allemande VDI 2067 constituent un autre atout de T*SOL. Une impression séparée présente le prix de la chaleur produite par l'installation solaire ainsi que la durée d'amortissement dynamique, les aides financières éventuelles étant également prises en compte.

Les données météorologiques

L'insolation constitue le facteur primordial dans la détermination du rendement énergétique d'une installation solaire. La livraison comprend les fichiers contenant les données d'insolation et de température de l'air, disponibles sous forme de valeurs discrètes à intervalles horaires et valables pour une période d'un an, couvrant au moins 150 sites en Allemagne, 470 sites en Europe et environ 275 autres sites ailleurs dans le monde. Il est en outre possible d'importer les fichiers *.TRY du service météorologique allemand (DWD). Le générateur météo suisse METEONORM permet de produire des données météorologique du monde entier et de les importer dans le programme PV*SOL via une interface. Le module additionnel MeteoSyn peut être utilisé pour générer des données météorologiques globales qui peuvent être utilisées d´une manière simple dans les programmes PV*SOL et T*SOL

Les caractéristiques des capteurs

Il suffit d'entrer le facteur de conversion, la capacité thermique spécifique, le coefficient de transfert thermique et le facteur de correction angulaire pour modéliser un capteur, quel qu’il soit. La modélisation de capteurs tubulaires à vide avec ou sans réflecteur constitue un atout particulier. La livraison inclut des fichiers complets couvrant plus de 480 capteurs plats et tubulaires.

Modules supplémentaires

Le module pour piscine permet d'intégrer une piscine couverte ou en plein air dans le circuit solaire. Onze systèmes techniques différents sont disponibles avec ce module.

Le module pour grandes installation SysCat permet l’intégration de réservoirs tampons solaires de forte capacité, de caloporteurs externes et de circuits protecteurs empêchant la prolifération des légionelles.

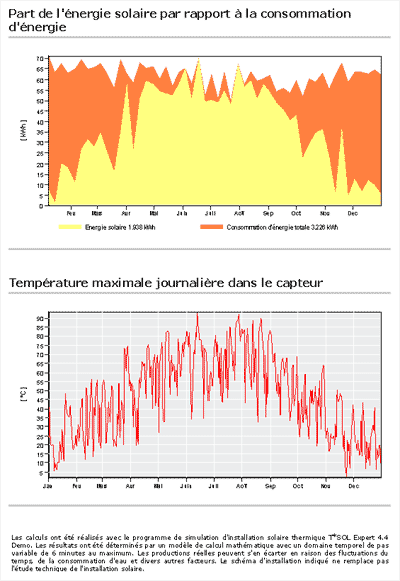

Les résultats

Les résultats de calcul des installations effectués à l'aide de T*SOL peuvent être présentés de diverses manières sur l'écran et imprimés. Le document imprimé récapitule non seulement le bilan énergétique, le degré d'utilisation, le taux de couverture et la quantité de combustible économisée mais indique également le volume d’émissions de CO2 évitées.
