Ensemble chauffage solaire de piscine 13.55 kW [PIS 8BL]  4,048.39€ TTC
Ensemble chauffage solaire de piscine 13.55 kW
Cliquez pour agrandir

Ensemble Système Solaire Combiné ECS + soutien de chauffage solaire

Cool Pannier automatique avec produits individuels en cliquant ici

Ensemble chauffage piscine

Composé comme suit :
panneau solaire 8 capteurs solaires Panneau solaire Bluestar L Al,
agréé Solar Keymark n° 011-7s807f
Collecteur solaire avec revêtement sélectif BlueTec eta_plus Al sur feuille d'aluminium, soudé par soudure laser sur collecteur cuivre , couvercle en verre Prismatic appauvri en fer, isolé avec de la laine de roche haute densité, cadre en aluminium peint.
Etanchéïté obtenu par joint Aluminium, EPDM et silicone.

Dimensions LxHxE (mm): 1235x1935x94
Surface hors-tout :.......................2,39 m²
Surface d'entrée :........................2,18m²
Rendement optique η0 (sans dimension) :..........0,792
Coefficient de perte 1er ordre a1(W/m².K) :.......3,276
Coefficient de perte 2ème ordre a2(W/m².K²) :.. 0,015

Caractéristiques thermiques rapporté au m² de superficie d’entrée  obtenues par linéarisation de la courbe de rendement utilisable pour application du logiciel Solo :
B = 0,802
K = 4,223

Température conventionnelle de stagnation :...199,1°
Contenance liquide caloporteur :.......................1,2 litres
Poids à vide 43,88 kg
 width= 1 kit de fixation Kit de fixation sur toit incliné avec pattes de maintien et rails .
+ kit de raccords d'entrée et de sortie
1 régulateur RESOL DeltaSol BS/4 Régulateur différentiel de température Resol Deltasol BS/4, fourni avec 3 sondes Pt1000 (1xFKP6, 2 x FRP6), nouvelle version avec option Drainback

Le régulateur deltasol BS/4 est conçu pour les systèmes de chauffage solaire thermique standard. Le DeltaSol® BS/4  est très convaincant grâce à son concept clair d’utilisation et à son écran multifonctionnel lumineux SystemMonitoring.

Les symboles clignotants de sondes, pompes et vannes permettent de contrôler rapidement les températures, les températures différentielles, les actionneurs sous tension et, par là même, le système de chauffage solaire.

Le régulateur est équipé du RESOL VBus® pour transférer des données et permettre la gestion à distance. Systèmes préprogrammés de la Regulation BS4  :

Systèmes préprogrammés de la Regulation BS4


station hydraulique solaire 1 Station hydralique
complète
Station solaire prémontée double branche Novasol duo
Pompe :WILO Star-ST 15/6
Matériaux
     Robinetteries Laiton
      Isolation: PPE noir densité 40 kg/m³, neutre
      Clapet anti-thermosiphon: laiton
Données techn.
    Pression maximale:6 bars
      Température maximale: 120 °C, 160 °C (courte durée)
Équipement
    Air purge manuelle
      Clapet anti-thermosiphon 2 x 200 mm CE
      Débitmètre      2-12 l/min
      Soupape de sécurité      6 bars
      Manomètre 0-10 bars
      Thermomètres 0-160 °C
Dimensions
      Raccords filetage mâle ¾
    Entraxe           100 mm
    Largeur isolation      250mm
    Hauteur isolation      430 mm
    Epaisseur     170 mm
 width= 1 vase d'expansion solaire

Vase d'expansion solaire Reflex S :

- destinés aux circuits de chauffage,
de climatisation et aux systèmes solaires
- résistant aux additifs antigel jusqu’à 50%
- mamelon raccordement à visser
membrane selon DIN 4807 partie 3, température de service max. 70 °C
- répond ou dépasse la norme européenne 97/23/CE
couleur: rouge
enduit de finition en poudre (epoxy)

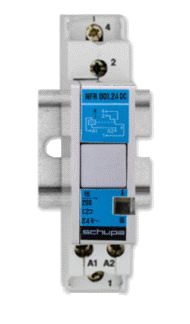

Relais auxiliaire

1 relais pour synchroniser le fonctionnement de la pompe de filtration avec la pompe solaire (Pas d'alimentation directe pour éviter le court circuit de la sortie du régulateur ainsi qu'une interférence de l'alimentation de la pompe de filtration sur la pompe solaire)i

Relais auxiliaires conçus pour séparer des circuits électriques. Capacité de coupure 16 A, 240 V~, contact d‘ouverture et de fermeture sans potentiel. Possibilité d‘installation dans un tableau de commande. En cas de montage mural, veuillez utiliser le boîtier HRG2, conçu pour max. 2 relais auxiliaires.

Relais auxiliaire
HR230
Référence: 280 002 60 | Catégorie de prix A

1 échangeur à plaque rhc 40/20

Puissance pour l'application piscine : 25 kW (primaire 40/25 °C glycol 38% - secondaire 15/25°C)

'longtherm’ reflex,échangeur thermique à plaques en acier inoxydable (1.4404) brasé sous vide avec alliage d’apport en cuivre, avec raccord fileté.
Contrôlé conformément à la directive pour appareils sous pression 97/23/CE, avec marquage CE.

type : rhc 40/20
longueur : 79 mm
largeur : 124 mm
hauteur : 332 mm
pression de service admiss.: 30 bar
temp. de service admiss. : 195 °C
connexions : G 1"
poids à vide : 4,2 kg
 width= 1 bidon de 20 litre de liquide solaire antigel Tyfocor L dilué à 40% Tyfocor® L
Tyfocor L est un concentré anticorrosif antigel de longue durée pour installation frigorifiques et de chauffage ainsi que pour installations de chauffage solaire et de pompe de chaleur.  . La teneur en inhibiteur corrosif du Tyfocor® L protège tous les éléments normalement utilisés dans la technique solaire et de construction de chauffage longtemps et sûrement contre la corrosion, le vieillissement et l’incrustation. Avec Tyfocor® L, les surfaces de transmission de chaleur restent propres; grâce à cela, le haut degré d’efficacité de l’appareil est maintenu. Tyfocor® L est conçu pour des températures allant jusqu’à maximum 170 °C.

Bidon de Tyfocor® L dilué à 40% de vol. (-23,7 °C)

Le matériel fourni ne comprend pas les tubes de raccordements qui peuvent se commander en option.
Le schéma préconisé est le suivant:
 width=

Fonctionnement simple et sécurisé: A l'aide de 2 sondes (capteur et piscine) le régulateur actionne la pompe de la station solaire ainsi que le relais auxiliaire alimentant la pompe de filtration de la piscine.
Le fait de passer par un relais auxiliaire évite les interférences avec la mise en marche de l'horloge de la pompe de filtration. La synchronisation des pompes est assurée de manière sécurisée, le relais de sortie de la régulation n'étant pas prévue pour des puissances trop importante celle ci est également protégée.
coté piscine un bypass et deux vannes d'arrêt sont à prévoir pour une éventuelle intervention, ainsi qu'une vanne de débit afin d'éviter le passage de la totailté du liquide dans l'échangeur à plaques.

Ensemble fourni sans les tubes de liaison, ni accessoires côté piscine.
