GROUPE DE CIRCULATION COMBINÉ POUR DISPOSITIFS SOLAIRES

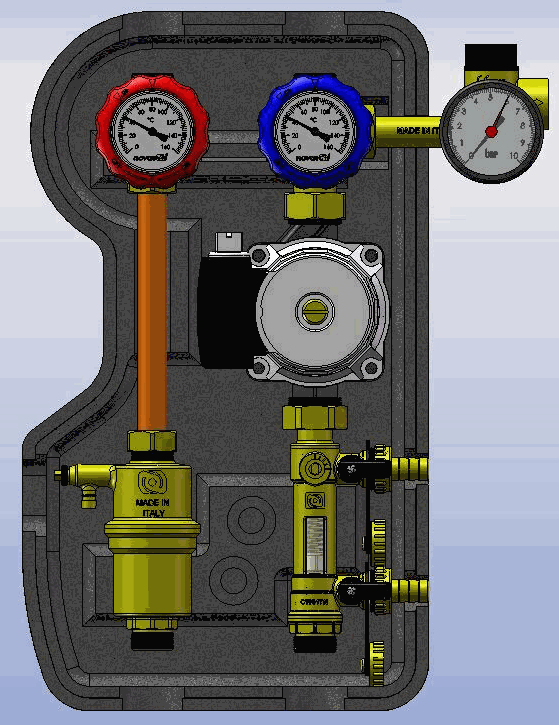

Constituants principaux:
1. Thermomètre côté refoulement, couleur rouge plage 0– 160° C
2. Robinet côté refoulement DN 20, avec support intégré
3. Tuyau de connexion en cuivre d.18
4. Air purge manuelle, connexion porte tuyau
5. Groupe dégazeur, purge manuel intégrée
6. Connexions du dispositif, ¾” M

7. Connexion porte tuyau, remplissage et rinçage du dispositif, d.15
8. Débitmètre, réglage du débit 90° et échelle graduée, plage de réglage 2-12 lt/min (1bar)
9. Robinet de remplissage/rinçage du système, connexion ¾”M avec bouchons de fermeture et chaîne
10. Circulateur , WILO mod. STAR ST 15-6 Eco
       3P Connexions 1M-130mm Classe F, PN10, TF110, IP 44, 2
       μF, 230 V – 50HZ, VDE, CE
11. Robinet de retour DN 20, avec support intégré connexion ¾”M toujours ouvert latéralement.
Actionnement 90° en fermeture et 45° pour ouverture de vanne de non retour.
Ouverture du retour 2kPa (200mmc.a.)
12. Groupe de sécurité, avec vanne de sécurité 6 bar conforme aux normes TUV selon SV 100 7.7 - Directive 97/23/CE, manomètre plage 0-10 bar,
connexion verticale filetée pour vase d’expansion Rp ¾”M ISO228 avec connexion plate pour
garniture plate
13. Thermomètre côté  retour, couleur bleu , lage 0–160°C
14. Étrier de fixation, arrêt antérieur et vis de sécurité
15. Isolation, PPE noir densité 40 kg/m³, neutre.
