Ballon stratifié multifonctionnel à production instantanée d'ECS SKSW8-2 1000, anti-légionelle, volume 1000 litres avec 43 litres d'ECS instantané [SKSW8-2 1000]

~~4,456.30€ TTC~~ 2,129.00€ TTC

Ballon stratifié multifonctionnel à production instantanée d'ECS SKSW8-2 1000, anti-légionelle, volume 1000 litres avec 43 litres d'ECS instantané

Cliquez pour agrandir

label de qualité solaire

Cliquez ici pour plus de détails

Label de qualité solaire Qualité Bleu-Blanc-Solaire? *
Ce logo permet d'identifier les produits solaires de qualités que nous vous proposons.
Ils remplissent les objectifs que nous nous fixons dans le but d'améliorer les performances énergétiques et écologiques de votre installation.

Ils représentent tout notre intérêt pour les critères suivant:
              - économie d'énergie
              - qualité de fabrication
              - fiabilité et usage
              - durée de vie
              - préservation de l'environnement
              - rapport qualité/prix
              -satisfaction du client,...

Notre objectif est le votre. Nous vous proposons donc des produits répondant à vos attentes au meilleur prix.

* également Bleu-Blanc-Sol ou Bleu-Blanc-Soleil

Destinée au stockage d'eau de chauffage et à la préparation d'eau chaude sanitaire, cette gamme de ballon combiné/tampon se décline sous différentes variantes:
            - la gamme SKSP tampon seul, livrée sans partie ECS
              (ni cuve ECS, ni tube ECS mais intégrable ultérieurement)
            - la gamme SKSE combinée double cuve, avec cuve ECS interne émaillée
            - la gamme SKSV combinée double cuve, avec cuve ECSinterne inox
            - la gamme SKSW5 combinée avec tube inox cannelé pour la préparation instantanée d'ECS
              pour la gamme SKSW5 la surface d'échange du tube inox est de 5 m² pour une contenance de 27 litres
            - la gamme SKSW8 combinée avec tube inox cannelé pour la préparation instantanée d'ECS
              pour la gamme SKSW8 la surface d'échange du tube inox est de 8 m² pour une contenance de 43 litres
Les ballons SKSW5 et SKSW8 sont idéales avec les énergies renouvelables, surtout lorsqu'il n'est pas possible de porter à plus de 60°C la température du ballon pour détruire la légionelle.
En effet le volume de 27 ou 43 litres est toujours puisé, et même si la température de l'eau n'atteint que le minimum nécessaire, l'eau chaude sanitaire sera saine et utilisable sans risque de légionelle.
Cuve en acier S235JR de qualité, brut sur la face intérieure et primaire appliqué sur la face extérieure
Pression maximale 3 bar (tampon) et 10 bar (ECS)
Disponible soit avec 2 registres (échangeur tubulaire), soit avec 1 registre ou encore sans registre.
Utilisable avec différentes sources de chaleur (Bois, fuel, gaz, PAC...)
Isolation en mousse de PU sans CFC et jaquette PVC couleur RAL 9006 (9010,2002 et 5015 sur demande)
Sondes positionnables en hauteur grâce au canal pours sondes
Canal de stratification permettant d'optimiser l'entrée des retours radiateur et plancher chauffant dans le ballon .
Produit de fabrication allemande.
Possibilité de rajouter une résistance électrique à partir de 800 litres
Qualité Bleu-Blanc-Solaire*

Ballons tampons combinés à stratification

SKSW5 / SKSW8 / SKSP		600	800	1000	1250	1500
SKSE / SKSV		400/200	600/200	800/200	1050/200	1300/200
Capacité totale du ballon tampon SKSW/SKSP	[Litre]	600	800	1000	1250	1500
Répartition des volumes (SKSE,SKSV) Vol. Tampon /Vol ECS	[Litre]	400/200	600/200	800/200	1050/200	1300/200
Contenance zone de réserve entre A3-A4	[Litre]	224	227	329	425	506
Diamètre sans isolation	[mm]	700	790	790	900	1000
Diamètre avec isolation	[mm]	900	990	990	1100	1300
Isolation	[mm]	100	100	100	100	100
Hauteur avec isolation	[mm]	1850/1870	1822/1842	2230/2250	2245/2265	2160/2175
Hauteur de renversement	[mm]	1860	1860	2220	2250	2210
Surface de regsitres haut/bas si applicable	[m2]	1,3 / 2,0	1,4 / 2,5	2,0 / 3,2	2,1 / 3,2	2,15 / 4,25
Contenance liquide registres haut/bas si applicable	[Litre]	8,2/12,5	8,8/15,7	12,5/20,1	13,2/20,1	13,5/26,7
Surface de chauffe tube cannelé ECS (SKSW5/SKSW8)	[m²]	5m² / 8m²
contenance liquide tube cannelé ECS (SKSW5/SKSW8)	[Litre]	27/43	27/43	27/43	27/43	27/43
Performance NL* selon DIN 4708 (SKSW5 / SKSW8 )		2,2	2,5	3,2	3,5	3,8
Performance NL* selon DIN 4708 (SKSE/ SKSV )		1,8	2,1	2,5	2,8	3,2
Soutirage maxi pour une durée de 10 min à une température du volume de réserve (entre A3 et A4) à** 52 °C (SKSW5,SKSW8) (ECS portée de 10°C à 45°C)	[Litre]	125	160	167	181	215
Soutirage maxi pour une durée de 10 min à une température du volume de réserve (entre A3 et A4) à**65 °C (SKSW5,SKSW8) (ECS portée de 10°C à 45°C)	[Litre]	170	220	258	325	360
Soutirage maxi pour une durée de 10 min à une température du volume tampon à*** 65 °C (respectivement SKSW5/SKSW8) (ECS portée de 10°C à 45°C)	[Litre]	230/245	324/340	370/389	403/423	460/480
Débit continu théorique SKSW5		1950 l/h Puissance de chauffe 80 kW
Débit continu théorique SKSW8		3100 l/h Puissance de chauffe 126 kW
T° Max. /P max. ECS (SKSE, SKSV)	[°C/bar]	95° / 10	95° / 10	95° / 10	95° / 10	95° / 10
T° Max. /P max. Registre de chauffe	[°C/bar]	110° / 16	110° / 16	110° / 16	110° / 16	110° / 16
T° Max. /P max. ballon tampon [°C / bar]	[°C/bar]	95° / 3	95° / 3	95° / 3	95° / 3	95° / 3
ΔP Max. ballon /échangeur tube cannelé	[bar]	6	6	6	6	6
Eau Chaude/Froide, filet ext. (SKSE,SKSV)	[Pouce]	G 3/4	G 3/4	G 3/4	G 3/4	G 3/4
Eau Chaude/Froide, filet ext. (SKSW5,SKSW8)	[Pouce]	G 1	G 1	G 1	G 1	G 1
Circulation (Z), filet ext.	[Pouce]	G 3/4	G 3/4	G 3/4	G 3/4	G 3/4
Echangeurs (VL/RL), filet ext.	[Pouce]	G 1	G 1	G 1	G 1	G 1
Piquages (A1,A2,A3,A4), filet int.	[Pouce]	Rp 1 1/2	Rp 1 1/2	Rp 1 1/2	Rp 1 1/2	Rp 1 1/2
Piquage résistance chauffante((EHZG) filet int.	[Pouce]	––	Rp 1 1/2 –	Rp 1 1/2 –	Rp 1 1/2 –	Rp 1 1/2 –
Emplacements sondes		Variable sur réglettes
Bride d'entretien		––	––	––	––	––

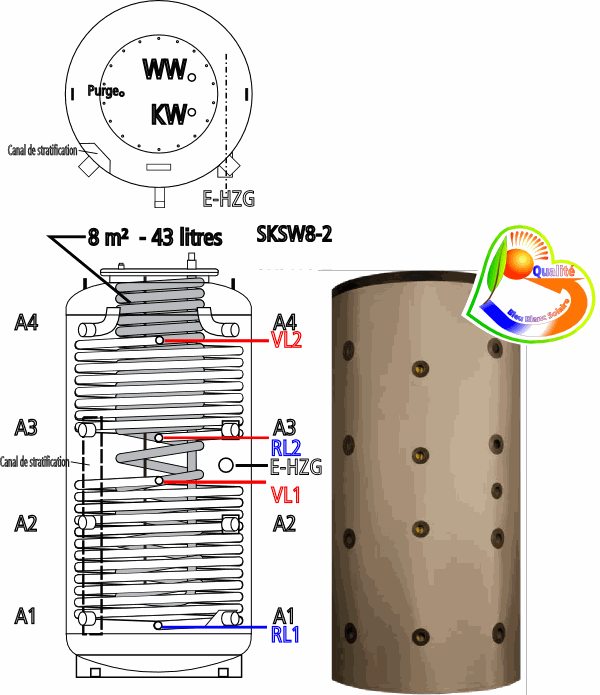

Hauteur des piquages
A1	[mm]	246	246	246	288	320
RL 1	[mm]	246	246	246	288	320
A2	[mm]	646	646	786	812	786
RL 1 (indices -1, -2 seulement)	[mm]	786	816	946	888	1020
RL 2 (indice-2 seulement) [mm]	[mm]	1126	1126	1406	1426	1343
A3	[mm]	1046	1046	1326	1336	1253
A4	[mm]	1496	1466	1866	1858	1720
VL2 (indice-2 seulement) [mm]	[mm]	1466	1416	1836	1811	1393
E-HZG	[mm]	–	896	1176	1186	1103
Poids SKSP-0/-1/-2	[kg]	110/140/160	123/161/181	143/191/221	198/246/277	214/277/310
Poids SKSV-0/-1/-2	[kg]	165/195/215	178/216/236	198/246/276	253/301/332	269/332/365
Poids SKSE-0/-1/-2	[kg]	194/224/244	206/299/319	226/329/359	281/329/443	297/360/393
Poids SKSW5/SKSW8-0/-1/-2	[kg]	145/175/195	158/196/216	178/226/256	233/364/312	246/312/345
Dans le cas de ballons sans registres, les connexions correspondantes VL1, RL1, VL2, RL2 sont inexistantes
*pour atteindre la valeur indiquée, la puissance de la chaudière doit être supérieure à la puissance continue
**Le volume d'eau tampon compris entre les piquages A3 et A4 est réservé à la production d'ECS. Soutirage de pointe x 6 si puissance chaudière > puissance continue
***Ballon chargé entre A1 et A4, soutirage continu en l/h pendant 10 minutes.
****Dans le cas des types SKSW5 et SKSW8 la circulation peut être obtenu à l'aide d'un T sur l'entrée froide de l'ECS

*N_L = Nombre de logements standards
Un logement standard a les caractéristiques suivantes:
- nombre d'occupants : 3,5
- nombre de pièces (séjour + chambres) : 4
- équipement sanitaire :
                .1 baignoire ordinaire (160x70) avec 140 litres de puisage équivalent à 5820 Wh de consommation calorifique par puisage
                .1 lavabo
                .1 évier
Pour info une documentation sur les appareil de production d'ECS (eau chaude sanitaire) sur le lien suivant :

http://energie.wallonie.be/servlet/Repository/Appareils_de_produc.PDF?IDR=400

Veuillez sélectionner les options disponibles ainsi que la quantité désirée pour ce produit:
Résistance électrique :	3 kW 230V/400V ( + 161.46€ TTC ) 4.5 kW 400V ( + 185.38€ TTC ) 6,0 kW 400V ( + 203.32€ TTC )

Garantie:	5 ans
Disponibilité:	Uniquement sur commande
Livraison:	3 à 4 semaines
