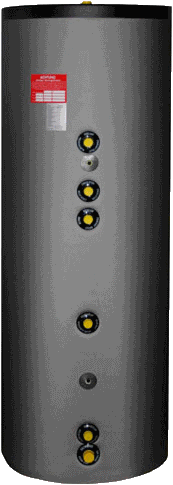

Ballon solaire double serpentin ESS-PU 500 - 500litres [ESS-PU 500]

~~1,516.53€ TTC~~ 1,050.00€ TTC

Spécificités produit
	Ballon vertical en acier S235JRG2 avec 2 serpentins	Produit de fabrication allemande
	Emaillage selon DIN 4753 Partie 3, extérieur avec un primaire
	Anode de protection magnésium 1¼“ conformément à la norme DIN 4753 partie 6
	Doigts de gant pour sondes inclus
	Thermomètre inclus dans la livraions
	Filetage 1½“ pour permettre la connexion d’une résistance chauffante
	Trappe de visite 180 x 110 x LK 150
	Toutes les connexions externes sont à portée plate
	Isolation en PU sans CFC d’une épaisseur de 50mm et jaquette en matière
	synthétique couleur RAL 9006 ( possible en RAL 9010;2002 et 5015)
	Résistance à la pression 10 bar

Type			ESS-PU 200	ESS-PU 300	ESS-PU 400	ESS-PU 500
	Capacité du ballon tampon	[litre]	200	300	400	500
	Diamètre sans isolation	[mm]	500*	500*	600*	650*
	Diamètre avec isolation	[mm]	600	600	700	750
	Isolation	[mm]	50*
	Hauteur avec isolation	[mm]	1232	1697	1660	1783
	Hauteur de renversement	[mm]	1370	1800	1800	1970
	Surface de chauffe haut/bas	[m2]	0,6 / 0,8	0,8 / 1,2	1,0 / 1,5	1,2 / 1,8
	Contenance liquide haut/bas]	[litre]	3,8 / 5,0	5,0 / 7,5	6,3 / 9,4	7,5 / 11,3
	Débit serpentins haut/bas	[m3/h]	0,7 /1,2	1,0 / 1,6	1,2 / 2,0	1,4 / 2,4
	Pertes de charges haut/bas	[mbar]	30 / 70	35 / 90	45 / 120	55 / 250
	Valeur NL selon DIN 4708 haut/bas		1,23 / 3,6	1,8 / 8	2,1 / 11	2,5 / 14
	Capacité en continu haut/bas selon DIN 4708 (10º/80º/45º)	[l/h]	410 / 710	605 / 970	720 / 1180	830 / 1400
	T° Max. /P max. ECS	[°C/bar]	95 / 10
	T° Max. /P max. Echangeur de chauffe	[°C/bar]	160 / 25
	Eau Chaude/Froide, filetages extérieur	[pouces]	G 1	G 1	G 1	G 1
	Circulation (Z), filetages extérieur	[pouces]	G ¾	G ¾	G ¾	G ¾
	Echangeurs (VL/RL), tous filetages ext.	[pouces]	G ¾	G ¾	G ¾	G ¾
	Piquage résistance chauffante filet int.	[pouces]	G 1½	G 1½	G 1½	G 1½
	Diamètre nominal trappe d'inspection (RFL)		DN 110	DN 110	DN 110	DN 110
	Piquage sondes/doigts de gant		doigt de gant, diamètre intérieur 9 mmm
	Connexion thermomètre		Thermomètre M8 en option
Dimensions
	KW	[mm]	110	110	127	128
	RL 1	[mm]	180	180	205	205
	VL 1	[mm]	630	580	635	685
	RL 2	[mm]	780	945	965	1020
	Z	[mm]	880	1045	1065	1125
	VL 2	[mm]	990	1215	1261	1325
	WW	[mm]	au dessus du ballon
	E-HZG	[mm]	705	770	770	920
	Poids	[kg]	85	114	166	215

Veuillez sélectionner les options disponibles ainsi que la quantité désirée pour ce produit:
R�sistance �lectrique :	4.5 kW 400V ( + 185.38€ TTC ) 3 kW 230V/400V ( + 143.52€ TTC )
